P93.X100快速刀具定位器是为超精密车削加工而研发设计的，利用自身所具有的高响应频率、高刚度、高精度等特性，驱动刀具在运动方向快速微进给运动，能够实现复杂面形工件或结构的精密加工。
P93.X100快速刀具定位器应用
• 金刚石钻头进给 • 精密金属加工 • 高速工具控制 • FTS快刀伺服车削系统
• 工件定位 • 精密加工与研磨 • 大负载工件精密定位 P93.X100快速刀具定位器技术参数
型号 |
P93.X100C |
P93.X100L |
P93.X100K |
单位 |
运动自由度 |
X |
同C |
同C |
|
传感器类型 |
CAP |
|
- |
|
标称行程范围（0 ~+120 V） |
95 |
同C |
同C |
µm±20% |
zui大行程范围（-20~+150 V） |
120 |
同C |
同C |
µm±20% |

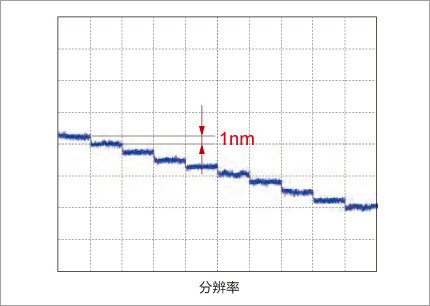

分辨率 |
15 |
20 |
10 |
nm |
闭环线性度 |
0.1 |
0.15 |
- |
%F.S. |
重复定位精度 |
0.03 |
0.05 |
- |
%F.S. |
推/拉力 |
300/25 |
同C |
同C |
N |
刚度 |
3 |
同C |
同C |
N/μm±20% |
承载能力 |
20 |
同C |
同C |
Kg |
静电容量 |
15 |
同C |
同C |
μF±20% |
空载谐振频率 |
200 |
同C |
同C |
Hz±20% |
材质 |
钢 |
同C |
同C |
|
重量 |
3.5 |
同C |
同C |
Kg±5% |
出线长 |
1.5 |
同C |
同C |
m±10mm |
P93.X100快速刀具定位器特点
• 超高精度 • 承载能力大 • 闭环精度高 • 高刚度
| 防尘防液滴 |
采用大出力压电陶 |
| 快速刀具定位器采用的压电陶瓷的出力是其他压电平移台出力的几倍。 |
|
 |
 |
| 高刚度 |
高精度 |
| 定位器台体材料采用不锈钢材质以确保加工过程中的稳定性，可以 结构稳定可靠，加工精度不会因颤动而受影响。 |
不同于振动加工，刀具位置可以通过内置传感器进行反馈 |
| 快速刀具定位器刚度远大于常规压电平移台。 |
|
 |
|
